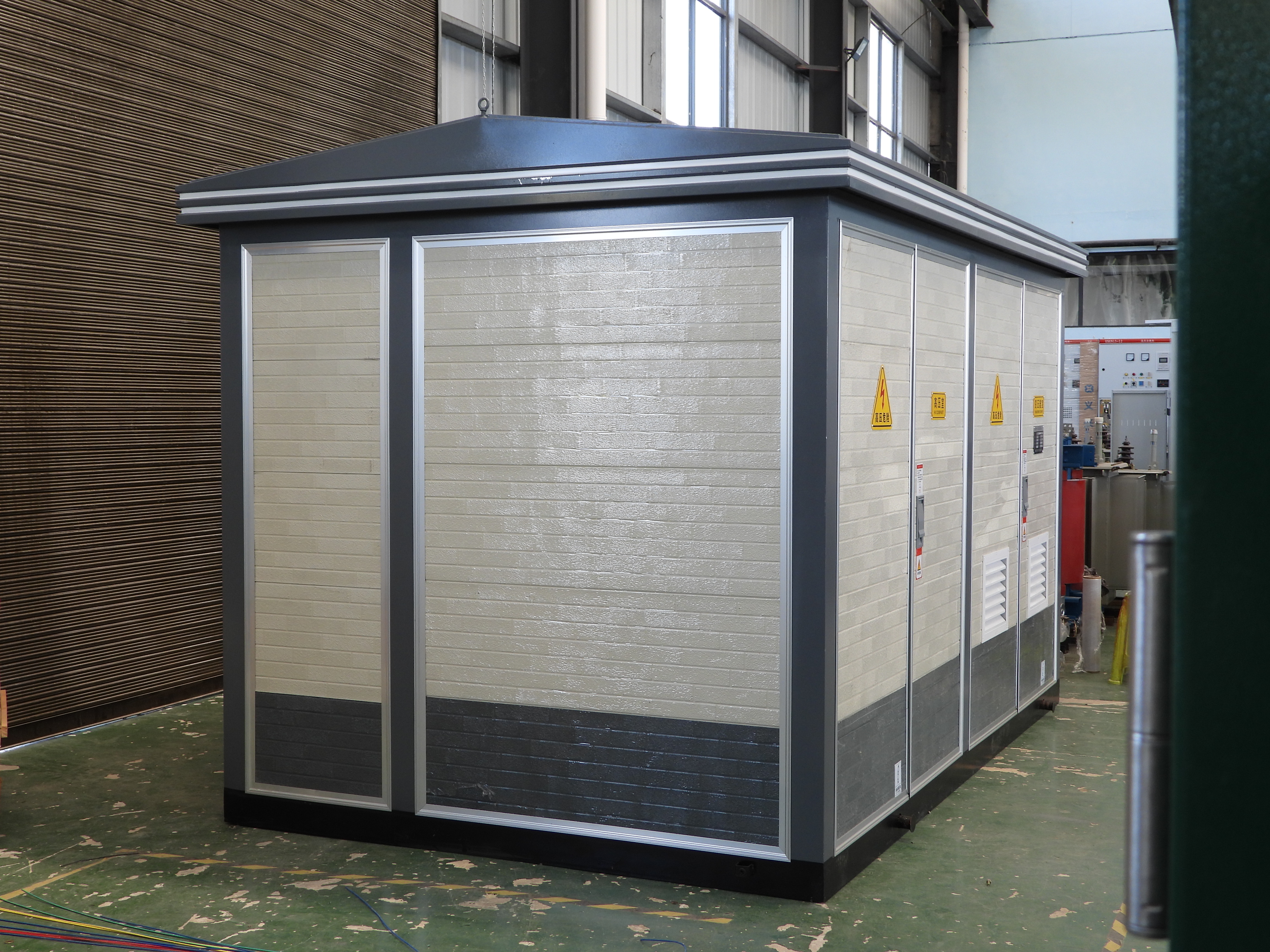

歐洲箱式高壓配電裝置從進線方式上可分為兩種:端子式和回網式;從進線方向上,它可以分為兩種類型:箱頂架空進線(較傳統的箱式變壓器采用這種方法)和高壓電纜溝地下進線和出線,這是現代設計中常用的方法。
目前,使用SF6氣體作為滅弧介質的SF6系列負荷開關很多,其成本高于fn-10系列高壓負荷開關。這種開關結構,有熔斷器、無熔斷器、接地開關等,但一般配有帶電顯示;操作機構一般為手動,也可電動操作。如果帶熔斷器的電路發生短路故障,可切斷開關,保護電路、變壓器、開關等設備。
也有以真空為滅弧介質的真空開關,可單獨使用或與熔斷器配套使用,也可與SF6系列負荷開關配套使用,但這會增加成本,如果用戶沒有特殊要求,則不必使用此類開關。
高壓計量:在高壓配電裝置中,如果用戶有高壓計量要求,還必須設置高壓計量柜。
全國供電部門對高、低壓測量沒有統一的要求。根據西北地區供電規定,當變壓器容量大于160KVA時,必須采用高壓計量;高壓計量柜的開關必須由供電部門控制。北京、天津等華北地區供電部門認為:箱式變電站計量應以低壓側為基礎,提高供電可靠性,減少高壓計量帶來的不穩定因素。變壓器本身的損耗可以折算為電費,由用戶承擔。
箱式變電站高壓計量柜的結構一般由CT、Pt、計量儀表、遙控器、遙測裝置等組成。www.bjshop118.cn
