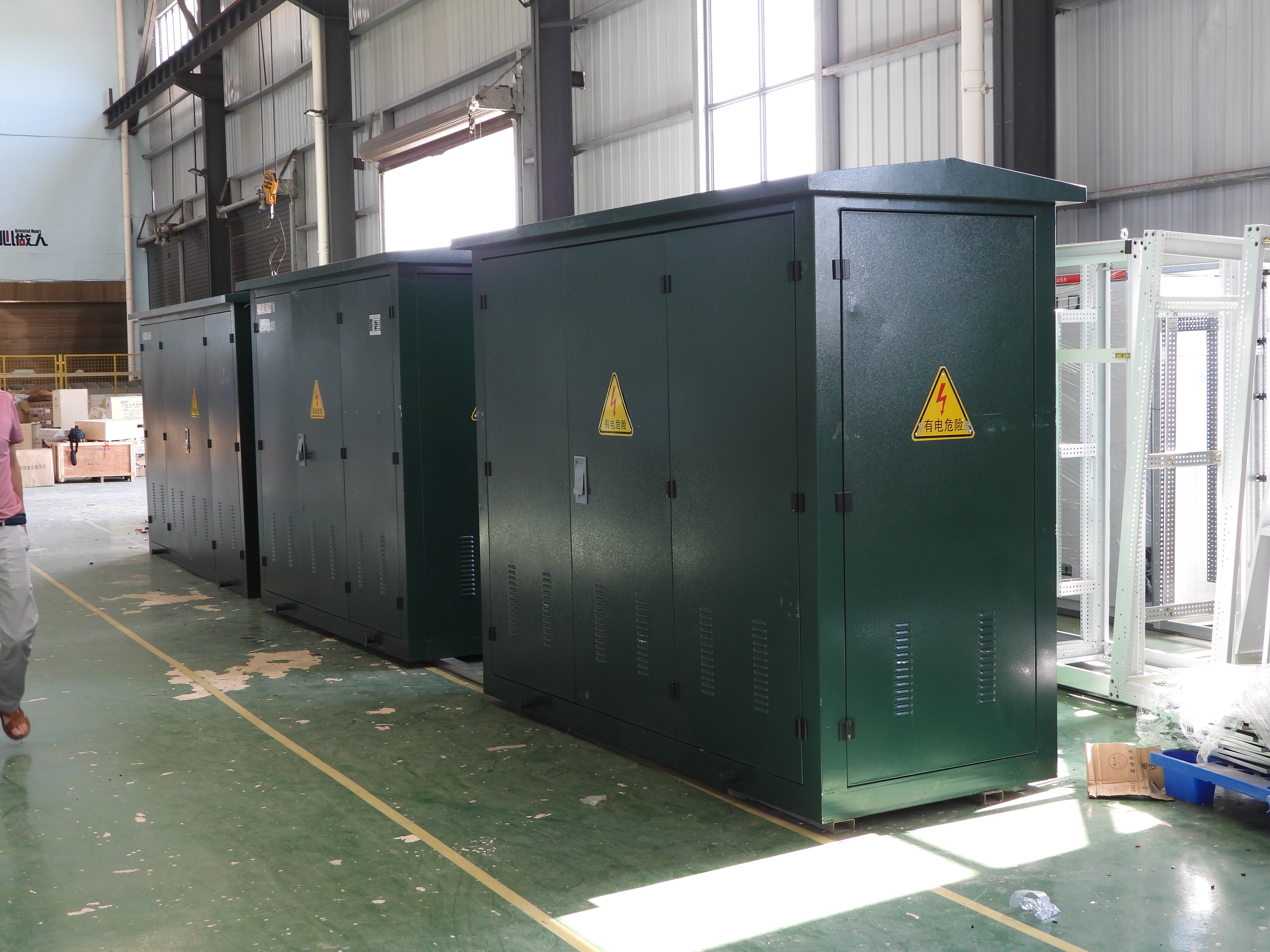

固體絕緣環網柜10kV戶外環網柜

權力運行是社會生產發展的重要組成部分。在我國，配電網的建設和改造也是“十三五”電網建設的一個重要方面。目前，配電網結構普遍薄弱，自動化水平低，供電可靠性低。提高配電網電氣設備的技術水平是開關設備升級改造的一項重要而緊迫的任務。想想沒有電的生活是多么可怕。

現在常用了，SF6環網柜經過技術改造，可提高絕緣封閉式充氣金屬開關柜的整體性能，滿足配電網自動化技術改造標準的要求。加快配電網改造升級有兩項任務，要同時進行。
開關柜主要接線方式有；斷路器柜+隔離開關、負荷開關柜、負荷開關+熔絲筒組合柜、分段器組合柜，分支線出線斷路器柜五種類型。
（1） 閉合：動觸頭由快速操作機構控制。對于負載開關，除了控制制動觸點的移動外，沒有儲能功能。對于斷路器和組合熔斷器負荷開關，當觸點閉合時，操作機構可同時儲能。
（2） 分閘：開關分閘由同一速動操作機構的方向動作實現。斷路器和組合熔斷器負荷開關的分斷是通過按鈕操作或故障跳閘來實現的。
（3） 接地：將專門設計的操作手柄插入操作孔內，閉合或斷開接地觸頭，將手柄插入孔用擋板鎖緊。當開關處于分閘位置時，手柄孔打開；當開關處于分閘位置時，手柄孔鎖定。接地開關與機架前蓋聯鎖。只有在接地開關關閉時，才能打開托架的前蓋。
（4） 開關裝置狀態指示器：直接安裝在操作軸的動觸頭上，指示器能可靠地指示開關裝置的狀態。
（5） 操作手柄：為防止往復操作，操作手柄可防止負荷開關或接地開關在關閉后立即再次打開。
（6） 鎖定裝置：可加1、2、3個掛鎖，防止誤操作，用于鎖定開關或斷路器操作軸接地開關操作軸分閘按鈕
（7） 接地開關閉合位置指示：位于裝置上部。當接地開關閉合時，通過透明蓋可以看到接地開關的狀態。
（8） 金屬箱為不銹鋼密封箱，防護等級為IP67。安裝在各功能單元上，表示內部電纜的帶電線路，符合iec-61958技術標準。
