中置移開式開關設備的使用要求及技術參數

編輯：義興電氣時間：2022-04-15

一、正常使用環境條件
1、周圍空氣溫度：上限＋40℃ 下限－10℃
2、海拔：設備安裝場所的最大海拔高度1000m
3、環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%
4、地震：地震烈度不超過8度
5、沒有火災、爆炸危險、化學腐蝕的場所
6、無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求

特殊工作條件
在超過GB3906規定的正常的環境條件下使用時，由用戶與我公司說明。

二、技術參數
（一）開關柜技術參數
1、額定電壓：10kV
2、運行最高電壓：12kV
3、工頻耐壓：42kV/min
4、雷電沖擊電壓：75kV
5、頻率：50HZ
6、主母線額定電流：1250A
7、短時耐受電流：31.5kA/4S
9、防護等級：IP4X；斷路器門打開IP2X
（二）真空斷路器技術參數
1、型號：VS1（ZN63B-12）
2、額定電壓：10kV
3、運行最高電壓：12kV
4、頻率：50HZ
5、額定電流：1250A
6、工頻耐壓：對地、相間及普通斷口工頻耐壓值42kV/min；隔離斷口間的絕緣工頻耐壓值48kV/min
7、雷電沖擊電壓（全波）：75kV
8、輔助回路工頻耐受電壓：2kV
9、額定短路開斷電流（有效值）（4S）：31.5kA
10、額定關合電流（峰值）：80kA
11、額定動穩定電流：31.5kA
12、熱穩定電流（有效值）：80kA（4S）
13、機械壽命：大于2~3萬次（30年免維護）
14、電氣壽命：大于2萬次
15、額定短路開斷電流下允許開斷次數：50次
16、操作機構形式：電動彈簧操作機構
17、操作電壓：DC220V
18、儲能電機電壓：AC/DC220V
五、柜體

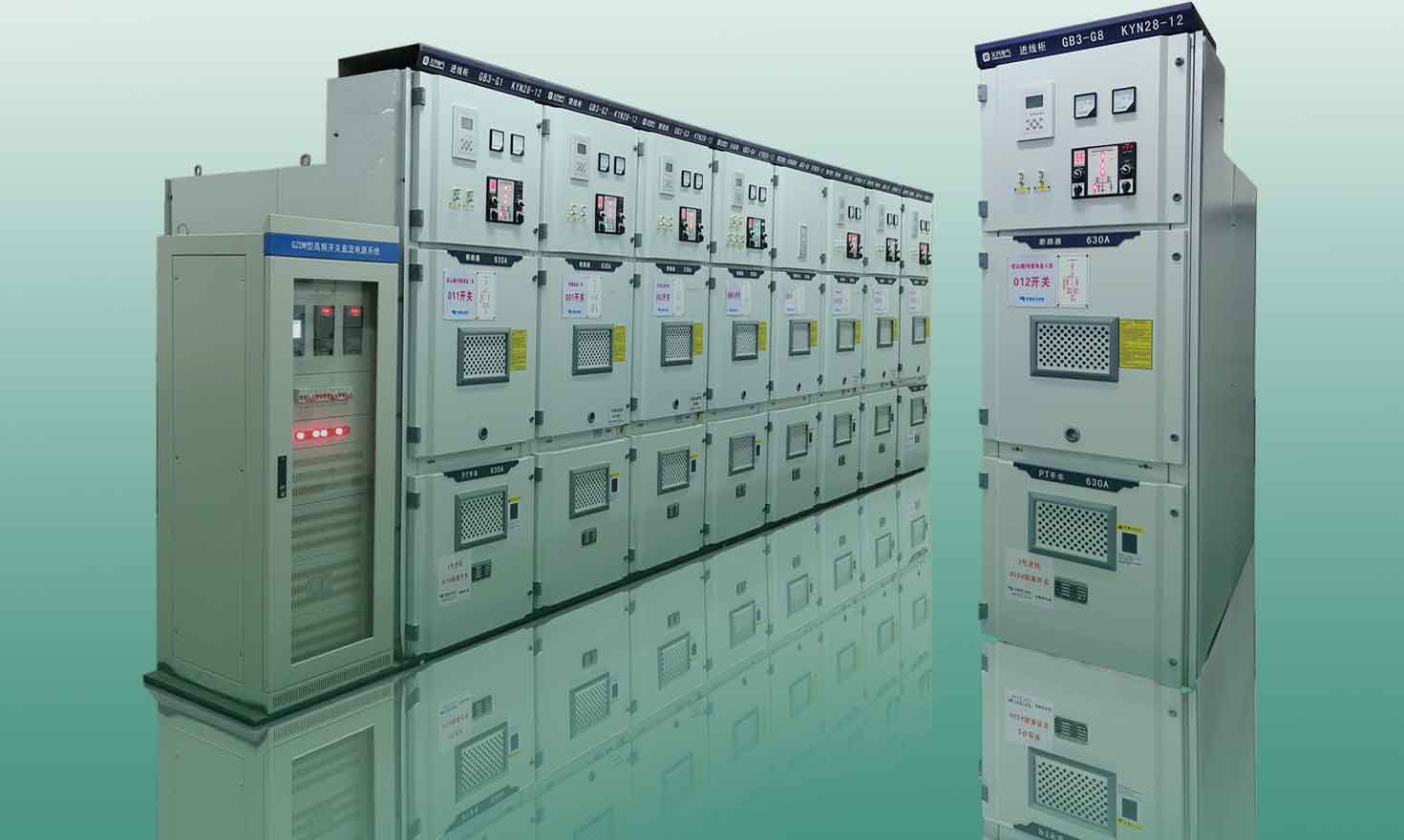

1、KYN28-12型開關柜為金屬鎧裝移開式；
2、柜體的外殼與各功能小室的隔板均采用優質板材，具有很強的抗腐蝕與抗氧化性能，并具有比同等鋼板高的機械強度；
3、柜體無任何焊接點，柜體由螺栓連接組成，為全組裝結構；
4、柜體的安裝維護可在正面進行，也可在背面進行，開關柜不僅可安裝成面對面或背對背雙排排列，而且可根據具體項目要求靠墻安裝，節省占地面積。www.bjshop118.cn
