低壓補償柜放在哪個位置最省錢？

編輯：義興電氣時間：2022-04-15

低壓補償柜放在哪個位置最省錢？

在配電系統中常采用無功補償柜提高系統回路功率因數，并降低系統視在電流有效值。但在配電室中，將無功補償柜的電氣位置安裝于貫穿母排最前端(即靠近變壓器側)或安裝于貫穿母排最末端(遠離變壓器側)兩種方式，何種電氣安裝位置較佳？藉由比較這兩種不同電氣安裝位置對于補償柜貫穿母排的容量、使用環境及改善效果的差異，說明無功補償柜于配電室最佳的安裝位置，為客戶提供最佳化且經濟的補償方案。
分類：

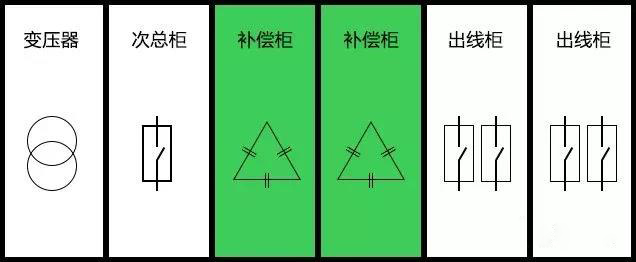

第一類: 安裝于貫穿母排最前端(靠近變壓器)

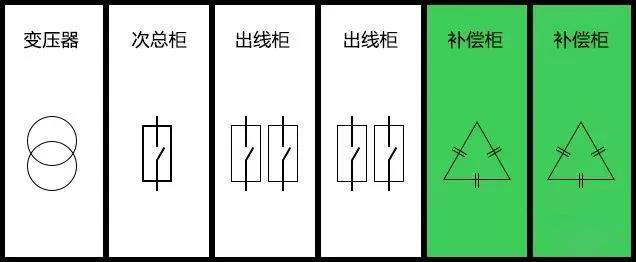

第二類: 安裝于貫穿母排最末端(遠離變壓器)

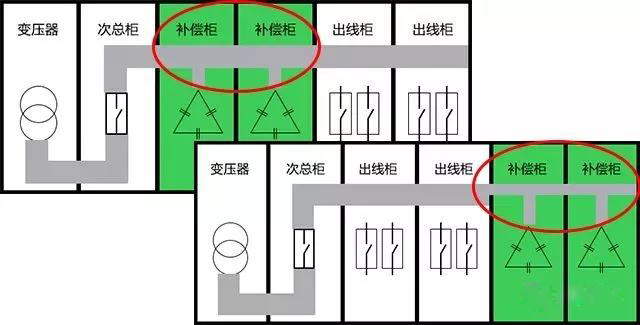

安裝位置比較：

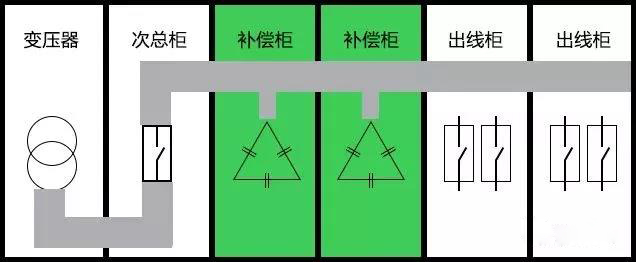

第一類: 安裝于貫穿母排最前端(靠近變壓器)
若補償柜安裝于貫穿母排最前端：由于所有負載電流將流經補償柜內的貫穿母排,因此貫穿母排容量需同時考慮所有負載電流的載流量，故貫穿母排所須容量較大。

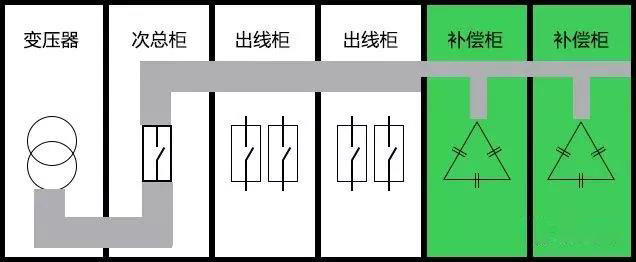

第二類: 安裝于貫穿母排最末端(遠離變壓器)
安裝于貫穿母排最末端：由于補償柜置于貫穿母排最末端，因此補償柜內的貫穿母排僅需考慮補償柜的運行電流(含裕量)，故貫穿母排相較于前者所需容量較小。

綜合比較
從設備投資角度，將補償柜置于貫穿母排最末端為最經濟最省錢的安裝位置。（但需要考慮電流采樣的問題）

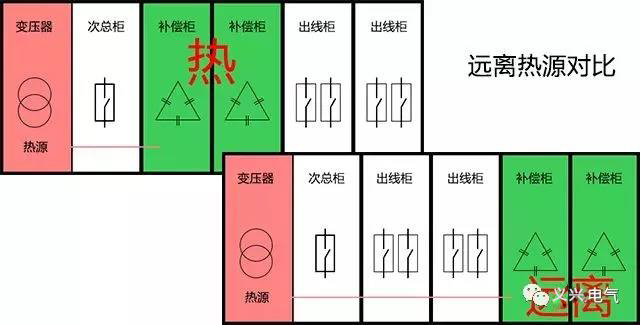

使用環境比較：
因補償柜內的電容器較易受環境溫度影響，因此，補償柜安裝位置應注意使用的環境溫度，以延長電容器壽命。

第一類: 安裝于貫穿母排最前端(靠近變壓器)
安裝于貫穿母排最前端：由于補償柜非常接近發熱量最大的變壓器，且補償柜內的貫穿母排流經相對較大的電流，其將產生較高之溫度，間接提高補償柜內溫度。

第二類: 安裝于貫穿母排最末端(遠離變壓器)
安裝于貫穿母排最末端：因補償柜置于貫穿母排最末端，相對離變壓器較遠且補償柜內的貫穿母排僅流經補償電流，故相較于前者于補償柜內產生較低損耗及溫度。
綜合比較

改善效果比較：
無論補償柜置于最貫穿母排前端或最末端，其對系統的功率因數改善、降低系統視在電流及諧波治理的補償效果皆相同；
故無論將補償柜安裝于貫穿母排最前端或最末端，其不影響補償柜的改善效果。
綜合上述比較結果：
(1) 將補償柜安裝于貫穿母排最末端，母排所須容量最小且最經濟；
(2) 補償柜置于最末端對影響最??；
(3) 補償柜無論安裝于貫穿母排前端或末端的，改善效果一致。
因此補償柜安裝于貫穿母排末端為最經濟且最佳的配置方式!
提醒:
選擇將補電容置于貫穿母排末端，可減少地球銅金屬的用量并能為世界節能減排，更能為您的投資減少費用，一舉多得
